今天為大家分享一個小知識——光纖的端面。在本期內容中，我們將主要討論以下這幾個知識點：光纖端面的類型、注意事項以及損耗限值。
光纖端面的類型，是隨著研磨技術的不斷發展而變化的，從最初的平面研磨、球面研磨、到斜球面研磨。研磨技術的不斷精細，使光纖通過耦合器連接時的反射和損耗大幅度降低，從而使光纖在進行長距離高速數據傳輸時發揮其絕對優勢。
研磨技術的更新，其目的就是減少光纖在連接點的反射和損耗，大家都知道，光纖的反射和損耗主要是因?yàn)檎凵渎实淖兓鸬?，所以光纖鏈路損耗主要來自于連接點，減少光纖連接之間的空隙，從而降低光纖鏈路的反射和損耗，是光纖技術一直追求的目標。
接下來我們將為大家講解各個端面。

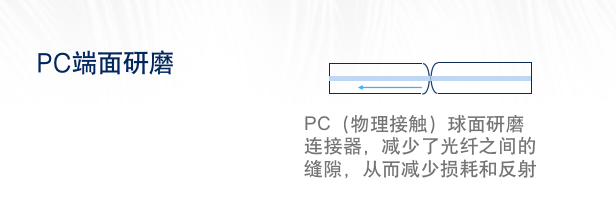

01 PC球面研磨
首先是PC球面研磨，通過這張圖片我們可以清楚的看到，光纖的物理接觸面是球面的，這樣做的好處是相對于平面研磨接觸，減少了光纖接觸的縫隙，也相對減少了在連接點的反射和損耗，因?yàn)槠矫嫜心プ龉ぴ俸靡矔虚g隙，反射和損耗值會非常大。

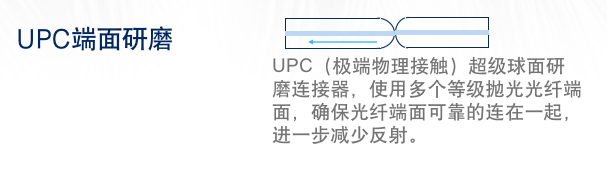

02 UPC超球面研磨
我們再來說一下UPC超球面研磨，它在PC球面研磨的基礎上，使用多個等級拋光光纖端面，將連接頭的接觸面設計為凸起，在連接時物理接觸會更為緊密，更為可靠，反射值進一步降低。

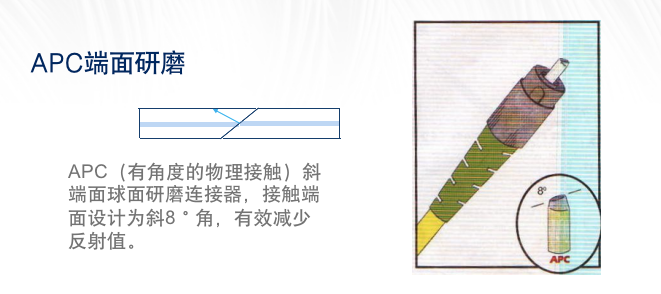

03 APC斜球面研磨
隨著40G/100G應用的使用，對于光纖鏈路的反射要求變得更高，APC斜球面研磨應運而生。從圖中可以看出，它的端面設計為斜8°C角，這樣的設計會使光纖的反射值更小，什么原因呢？
PC/UPC研磨產生的反射會原路返回，對有用的光信號產生干擾，而APC研磨，由于端面是斜8°c角的原因，反射的光直接進入包層，從而消失，不會對鏈路中的光信號產生干擾，非常有效的減少反射值。
