福祿克FI-1000是一款光纖端面檢測工具，能夠自動進行通過/失敗認證，排除了光纖檢測中的人為猜測。今天山東朗坤小編和大家一起探討下福祿克FI-1000 FiberInspector光纖顯微鏡的使用方法。

首先，我們先來看一下它的外觀和他的一些配件，如圖1。

圖1

圖1中間三個小部件是適用不同光纖接口的插入口，從上往下依次是SC、LC、FC的插口，剩下的黑線頭上帶的探頭是光纖顯微鏡，探頭上邊有個小螺絲，轉動螺絲可以用來更換不同的插入口。用于檢測不同接口的光纖端面。

下面我們看一下怎么去測試，首先我們先打開DSX-5000設備，如圖2。

圖2

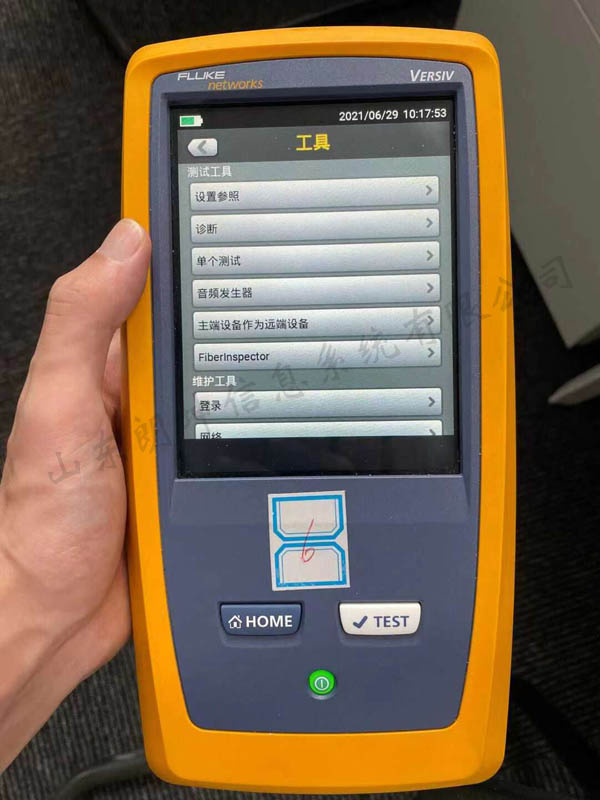

第二步，我們點擊左下角的工具，會跳到如圖3的界面。



圖3

第三步，找到英文字母FiberInspector，點擊，會跳到如圖4的界面，我們會看到界面中，會顯示已斷開的字樣。

圖4

第四步，接入FI-1000 FiberInspector光纖顯微鏡，F(xiàn)I-1000 FiberInspector光纖顯微鏡此設備末端為USB接口，我們應該把FI-1000 FiberInspector光纖顯微鏡設備插入到設備的右側面，如圖5，也就是圖5下方的中間插口。

圖5

我們將FI-1000 FiberInspector光纖顯微鏡插入，我們會看到界面中已連接的字樣，如圖6。

圖6

摘下透明保護帽，安裝上SC的探頭，插入我們要檢測的SC接頭光纖，如圖7，中間的灰色區域顯示的光纖端面潔凈程度，如果圖像模糊，我們可以轉動探頭上方的螺旋按鈕，直到清晰為止。如果灰色區域出現了大量的黑色雜質，說明光纖端面有污漬存在，用光纖清潔筆清潔，清潔完，再次插入FI-1000 FiberInspector光纖顯微鏡觀察。這時會發現雜質消失。如果仍存在雜質，可再次清理。

圖7

如果我們要查看的光纖端面的接頭為LC或FS，我們只需要切換探頭就可以。



想了解更多的技術分享，快來與我們交流！山東朗坤，專注網絡測試技術！
------------------------------------------------------------------------------------------
