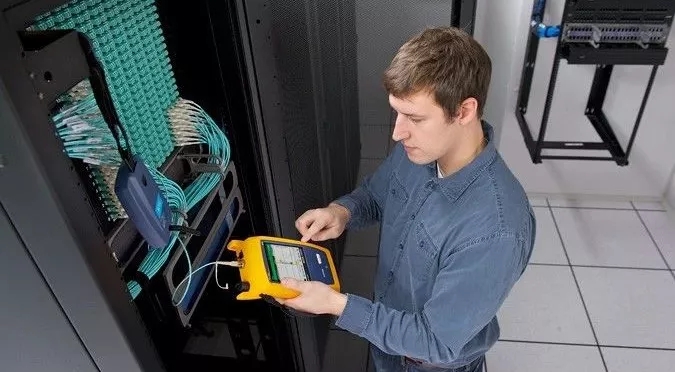

光時域反射儀（OTDR）是通過對測量曲線的分析，了解光纖的均勻性、缺陷、斷裂、接頭耦合等若干性能的儀器。它根據光的后向散射與菲涅耳反向原理制作，利用光在光纖中傳播時產生的后向散射光來獲取衰減的信息，可用于測量光纖衰減、接頭損耗、光纖故障點定位以及了解光纖沿長度的損耗分布情況等，是光纜施工、維護及監測中必不可少的工具。
光時域反射儀(OTDR)在連接測試尾纖時，首先要清潔測試側尾纖，然后將尾纖垂直儀表測試插孔處插入，并將尾纖凸起U型部分與測試插口凹回U型部分充分連接，并適當擰固。在線路查修或割接時，被測光纖與OTDR連接之前，應通知該中繼段對端局站維護人員取下光纖配線箱上與之對應的連接尾纖，以免損壞光盤。
1、波長選擇設置：選擇測試所需波長,有1310nm，1550nm兩種波長供選擇。
2、距離設置：首先用自動模式測試光纖,然后根據測試光纖長度設定測試距離，通常是實際距離的1.5倍 ，主要是避免出現假反射峰，影響判斷。
3、脈寬設置：儀表可供選擇的脈沖寬度一般有10ns，30ns，100ns，300ns，1μs，10 μs 等參數選擇，脈沖寬度越小，取樣距離越短，測試越精確，反之則測試距離越長，精度相對要小。根據經驗，一般10KM以下選用100ns及以下參數， 10KM以上選用100ns及以上參數。
4、取樣時間設置：儀表取樣時間越長，曲線越平滑，測試越精確。
5、折射率設置：根據每條傳輸線路要求不同而定。
6、事件閾值設置：指在測試中對光纖的接續點或損耗點的衰耗進行預先設置，當遇有超過閾值的事件時，儀表會自動分析定位。
